３０(さんまる)ハッチ

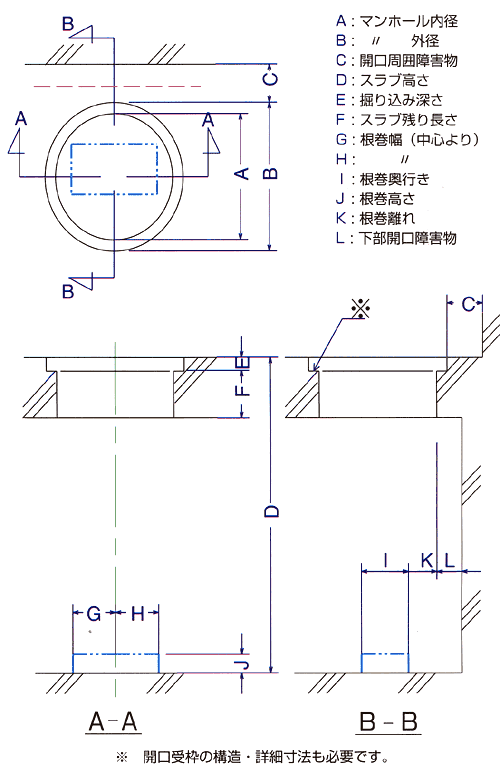

３０ハッチ　製作標準仕様

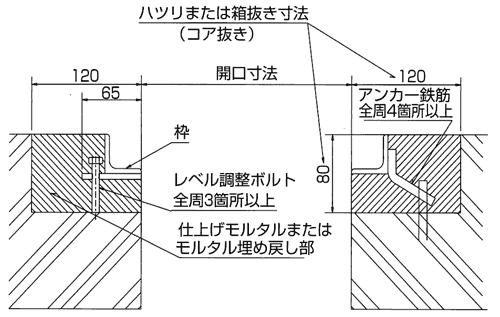

スラブ据付面詳細図


【1.】開口挿入前本体をマンホールに入れる前に、バランスウエイト固定ボルト２本を必ず外してください。	【2.】本体挿入３０ハッチ本体をマンホールに挿入します。

【3.】上部固定埋込枠の連結用ブラケットにボルトの頭を挿入して、本体側のブラケットをナット・平座金・バネ座金で仮固定します。	【4.】下部固定タラップの垂直度と受枠に対して蓋が同心になるように調整後、下部アンカーボルトを打ち固定します。（この時蓋の浮きがないように注意してください。）

【5.】調整蓋を閉め、蓋表面の把手を納めたとき、ロック金具とカケガネの隙間を確認し、ロック金具のかかり具合を調整します。	【6.】完了ボルトナットの仮固定部分を完全に固定して、開閉動作を確認します。＊バリエーションや現場の状況により据付方法は一部異なります。
